DF785M

三相相序控制与缺相检测厚膜集成电路
　


[返回首页]





    DF785M三相相序控制与缺相检测厚膜集成电路是一种以DF783B为核心处理单元的厚膜集成电路。DF783B是DF783A的姊妹芯片，除引脚排列稍有差别以外，DF783A与DF783B的功能完全相同。该厚膜集成电路除了具备DF783A与DF783B的全部功能以外，还增加了DF783A、DF783B所需的全部下拉电阻、限流电阻和输出放大电路。更重要的是内部集成了三相电源的取样隔离电路，因而用户不必自行设计相关的取样电路，从而使用户电路大为简化，线路板面积大为缩小。

 用户只需将该厚膜电路直接接入三相380V电源电路，并连接DC5V直流电源后就可以组成一个基本的相序控制电路。适当增加少量的执行 元件（固态继电器）、显示元件（发光二极管）和调整元件（开关和电位器）后，就组成了一只完整的相序控制器，可用来检测三相电源的相序和缺相状态，发出缺相报警信号并对错误的相序进行自动调整。

 该厚膜电路具有单电源、低功耗、输入阻抗高、外接元件少、集成度高、体积小和带负载能力强等优点，非常适合嵌入到用户的控制电路中。

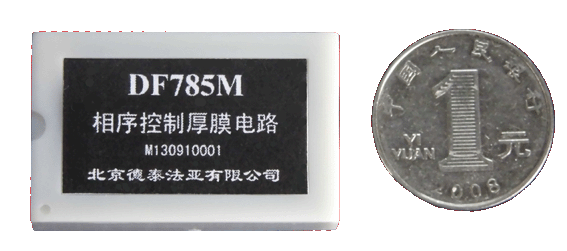

 该厚膜电路的体积只有40×25×10mm（长×宽×高），用该厚膜电路制作的相序控制器，体积将大大缩小。

                        [说明书PDF下载]

DF785M电气参数

符号

特    性

最小值

典型值

最大值

单位

条    件

TST

储存温度

-40



+120

°C

 接入电网后预热10分钟，则可以在-55°C环境下工作

TAM

工作温度

-30



+85

°C

VDD

电源电压

4.5

5

5.5

V



VIL

6、7、8脚输入低电平信号

VSS

-

0.15VDD

V

4.5V £ VDD £ 5.5V

VIH

6、7、8脚输入高电平信号

2

-

VDD

V

4.5V £ VDD £ 5.5V

ICEmax

2、3、4脚OC门最大电流





50

mA

VDD=5V，+25°C

IOS

5、9~12脚输出短路电流

12

14

16

mA

VDD=5V，+25°C

IO

5、9~12脚输出电流

7

9

11

mA

VDD=5V，+25°C

IDD

电源引脚静态工作电流



5

7

mA

VDD=5V，+25°C

IDmax

电源引脚最大工作电流





200

mA

VDD=5V，+25°C

Usmp

16、23、30脚电网输入电压

330

380

450

Vrms

工频、正弦波有效值

UISO

电网隔离电压

3000





Vrms



RISO

绝缘电阻

100

500



MΩ



[返回首页]

　

封装详细信息

30引脚塑封双列直插─800mil



　

尺寸范围

单位

英寸

毫米

符号

最小值

正常值

最大值

最小值

正常值

最大值

引脚数

n

30（注）

引脚间距

p



.100





2.54



行间距

B

.790

.800

.810

20.07

20.32

20.57

引脚直径

d

.033

.034

.036

0.83

0.85

0.90

引脚长度

L

.354

.394

.433

9.00

10.00

11.00

模块封装长度

D

1.535

1.575

1.614

39.00

40.00

41.00

模块封装宽度

E

.945

.984

1.024

24.00

25.00

26.00

模块封装厚度

A

.374

.394

.413

9.50

10.00

10.50

推荐线路板焊盘孔径

Φ



.040





1.00



注：该电路实际仅引出18只引脚，30只引脚中的第17~22、24~29号引脚因未用而没有引出，仅保留其编号。
