PSC-108/400型相序控制器是一款集相序检测、相序调整、缺相保护和顺序启动功能为一身的相序保护与控制设备。其主要功能是：无论电源相序如何变化，确保用电设备的电源相序不发生改变。即能把变化的相序纠正过来 ，同时具有缺相保护和延迟启动功能。该控制器额定工作电流达400A，可以为250kVA的大型UPS提供相序保护。属于同类保护装置中的高端产品。 它将继电保护电路中的相序检测、相序调整、缺相保护和顺序启动等电路进行重新组合、优化，集成为一个单独的功能组件，免除了用户由于自行组装而需要从事的元件匹配、采购、接线、集成、组装等一系列技术性工作，降低了对用户的技术要求。如果用户想要购买普通的相序继电器、可逆接触器等元器件，然后自行完成上述工作，则必须配备专业的技术人员和采购人员，这对大多数用户来讲，显然是有一定困难的。 虽然购买PSC-108/400型相序控制器的价格要比购买元器件和零部件的价格要高出很多，但如果考虑到自行设计、采购、组装的人力成本， 以及元件布局、布线等一系列涉及到可靠性和安全性的技术问题，我们觉得直接采用经过集成化的PSC-108/400型相序控制器，其实际成本还是要低得多。更何况自行组装的相序控制系统，难以做到智能化、标准化 ，其结构、布线、参数调整和外观也达不到专业生产的水平。 PSC-108/400型相序控制器的应用，使得继电保护电路更加简洁、使用成本更加低廉，安装、维修和维护更加便捷、设备运行更加安全可靠，是三相无人值守设备的安全保护神。在无人值守的通讯基站、皮带输送设备、升降系统、通风及给排水系统 以及水利设施中具有广阔的应用前景。 PSC-108/400型相序控制器的价格比批发市场上几十元一只的相序继电器要高出很多，其执行单元采用的可逆接触器的价格也是批发市场普通接触器价格的10倍以上 。它与通常所说的“相序继电器”和“相序保护器”不属于同一个档次的产品 ，后者只能算是PSC-108/400型相序控制器中的一个功能组件、属于整个系统的一个组成部分。 PSC-108/400型相序控制器通常是在一些重要场合和重要设备上使用 。在这些场合和设备中，相序控制器的接入，不需对原有的控制电路或继电保护电路进行任何改动，从而确保原有电路的完整性、可靠性不因相序控制电路的接入而发生改变 。也就是说，不会因相序控制器的接入而对原有电路造成任何破坏，从而避免了因重新改装电路而产生的技术风险和故障隐患。 而是否可能对原有电路造成故障隐患和技术风险，恰恰是直接采用PSC-106型相序控制器与采用普通相序继电器自行组成相序控制电路的最大区别所在。 敬请广大用户在选用时予以考虑。
技术特点
1、PSC-108/400型相序控制器与市面上通常的相序继电器相比，最大的不同在于：该控制器不但能监测相序的变化，最重要的是它能将相序的变化纠正过来，保持输出相序恒定。 2、输出相序可以通过开关进行切换，便于设备转向的调整。输出相序一旦选定，不因电源相序的变化而改变。 3、在电源相序改变或停电重新上电时，为了留出足够的时间以便于用电设备卸载，电源将延迟输出，从而有利于压缩机类设备的安全启动。延迟时间为0至10分钟可调。 4、具有电源缺相保护功能，动作灵敏度可调。由于采用相位法检测电源是否缺相，因而可以确保本控制器在任何性质的负载电路中使用。尤其适合在既有三相异步电机、又有大电流单相负载的混合电路中使用。 5、执行元件采用带有机械和电气互锁的可逆接触器。确保了执行动作的准确、可靠。 6、配用我公司生产的顺序启动模块，可以在电源重新上电后按照时序要求控制2至8台设备顺序启动。该模块主要用在设备较多、启动电流较大或需按钮操作的场合。 7、PSC-108/400型相序控制器的接线十分简单，只需三根进线、三根出线。除此以外没有任何接线。 安装和调试工作只需由普通电工来完成。 8、本控制器的控制电流为400A。其他电流等级需特别订货。 9、本控制器为室内安装型，如需室外安装，应特别订货。
产品结构

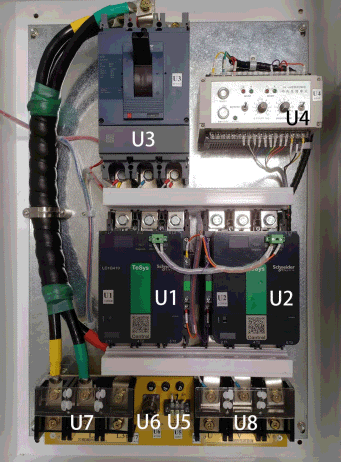

PSC-108/400型相序控制器的结构主要由下列单元构成： 1、中央处理单元U4——产生三相相序信号，并对相序信号进行处理，进而产生控制信号。 2、执行元件U1、U2——带机械自锁的可逆接触器 3、供电系统——由U4内部的隔离稳压电源组成 4、操作面板——用于按钮操作，并显示工作状态 5、接线端子U7、U8——输入端、输出端和报警信号输出端 6、隔离开关U3——用于接通或切断控制器电源 7、监控信号输出U5、U6——用于远程监控PSC-108/400控制器的工作状态 8、外壳
适用场合
由于PSC-108/400型相序控制器是一台带有执行机构、独立运行的控制设备，相对于普通的相序继电器，其价格要高出许多。因此，该控制器往往是应用在在一些对人身、财产、设备或生产安全有较高要求的场合。这种场合一般会对电源有如下要求： 1、不允许三相电源的相序发生改变 ； 2、不允许因加装相序控制电路而对原有配电线路进行改动 ； 3、担心 对线路的某种改动有可能使原有电路的可靠性降低、甚至有可能造成安全隐患 。
PSC-108/400型电源相序控制器 属于同类产品中的高端产品，因此一般应用在下列工作场合： 1、移动通信的基站：由于移动通信的基站大多设在民用建筑中，而民用建筑中三相电源的相序是很难保证永不改变的，一旦电源相序发生了变化，基站中的三相设备将停止工作，最终导致该基站停止运行， 导致局部通讯中断。只有当运维人员赶到，并重新改变电源相序后基站方可重新运行。这对设置在边远地区或交通不便地区的基站来讲，快速处置是有一定困难的。PSC-108/400型电源相序控制器可以代替运维人员完成相序调整及设备的重新启动工作。 2、无人值守的皮带输送设备：由于无人值守的皮带输送设备往往是由许多独立供电的皮带输送机组成的远距离运输设备。这些皮带输送机中只要有一台电机的电源发生故障，整条传送系统将处于瘫痪状态。采用PSC-108/400型电源相序控制器后，不但避免了由于电源缺相或电机反转造成的危害，而且在电源发生故障后发出警报，以便于控制人员关闭整条传送系统。 3、具有塔吊和其他升降系统的建筑工地：这些建筑工地的塔吊和升降系统，往往采用三相异步电机进行拖动，而建筑工地的三相电源，其相序改变的几率又 很大。因此，为了避免因电源相序的改变而发生事故，采用可以自动纠正相序错误的PSC-108/400型电源相序控制器是十分必要的。 4、矿井的通风和给排水系统：矿井的通风和给排水系统是否正常运转，关系到矿井的安全。一旦由于相序错误造成上述系统失灵，将会造成重大的人身和财产损失。因此，在这种重要场合，安装PSC-108/400型电源相序控制器更显得尤为必要，而且一定要使用其报警功能。 5、具有移动式备用电源的场合：这种场合包括大型工厂、医院、宾馆、写字楼和购物中心。在这些场合，由于三相备用电源与用电线路不是采用固定连接方式，而是一台备用电源在不同地点转场使用。在这种情况下，备用电源的相序很难做到与用户主电源的相序保持一致，备用电源在接入用户线路之前必须作相序测试。如果用户端安装了PSC-108/400型电源相序控制器，则免除了主电源与备用电源相序不同 所带来的不便。不管两者相序是否相同，用户端的相序总能保持不变。 6、水库涵闸的启闭：水库及其他水利设施涵闸的启闭一般都采用三相异步电机作为伺服元件。在这种情况下，一旦电源相序发生意外改变，将导致涵闸的启闭动作发生颠倒，进而导致重大事故的发生。因此，在这种平时不经常启动、 而一旦启动又绝对不允许发生转向错误的场合，安装带有报警功能的相序控制器就显得尤为必要。 7、备有三相UPS的通讯或计算机房：在这种机房中，往往安装有电源相序不允许发生逆转的三相UPS电源 。当供电电路发生中断而改由UPS电池供电期间，不仅电力电路的相序有可能改变，随之启动的柴油发电机的相序也有可能与原供电电路的相序不同。此时三相UPS将发出相序错误报警，无法与已经恢复 的供电系统或柴油发电机连接，而只能由UPS中续航能力有限的 蓄电池供电。但如果在三相UPS电源的输入端安装PSC-108/400型相序控制器，就可以确保无论供电线路或油机的相序如何改变，输入到UPS输入端的三相相序将保持恒定，不会改变。从而确保了UPS的顺畅运行以及与油机、电力线路的快速切换。
技术参数
1、电源电压：三相380V 2、频率：50Hz 3、工作电流及容量： 400A/250kVA 4、上电延时：0-10分钟可调 5、缺相保护灵敏度： 可调 6、缺相保护反应时间：1-2秒 7、几何尺寸：高×宽×深：900×600×300mm 8、重量 ：55kg
|
